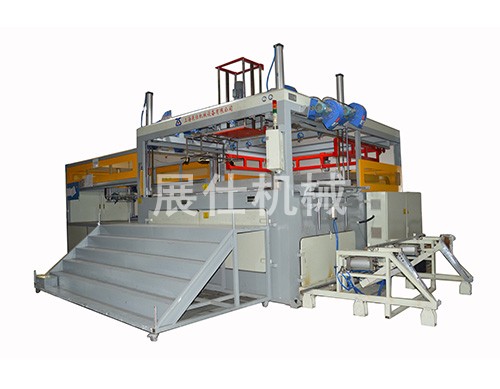

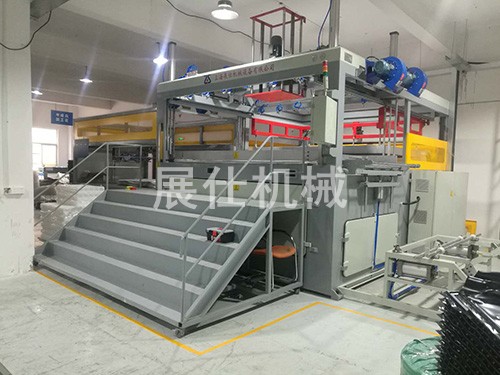

电脑控制 ZS-2615/5 厚片吸塑成型机

电脑控制 ZS-2615/5 厚片吸塑成型机

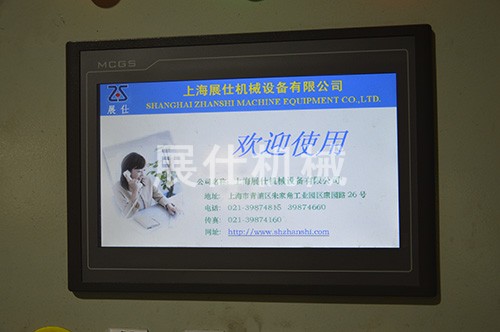

该设备为单工位程控吸塑成型机,按照贵公司的产品尺寸要求设计,型号为 ZS-2615/5,该机特点是结构合理、操作容易,适合于大中塑件的吸塑成型。电气控制系统采用高清晰度工业触控显示屏,配置了温度控制的智能算法,整个系统 HMI(人机界面)。

0.00
0.00

产品信息

该设备为单工位程控吸塑成型机,按照贵公司的产品尺寸要求设计,型号为 ZS-2615/5,该机特点是结构合理、操作容易,适合于大中塑件的吸塑成型。电气控制系统采用高清晰度工业触控显示屏,配置了温度控制的智能算法,整个系统 HMI(人机界面)。


一、概述
该设备为单工位程控吸塑成型机,按照贵公司的产品尺寸要求设计,型号为 ZS-2615/5,该机特点是结构合理、操作容易,适合于大中塑件的吸塑成型。电气控制系统采用高清晰度工业触控显示屏,配置了温度控制的智能算法,整个系统 HMI(人机界面)。

二、工艺过程:
1、做片料的工艺
手动上料——压料框下降压料(手动/慎于安全系数)——双加热炉推进加热(自动) ——防垂(自动/可选择关闭)——双加热炉后退(自动)——吹泡(自动/可选择关闭)——下模台模具上升(自动) ——真空成型(自动)——冷却(真空连冷风和可选择喷雾)(自动)—反吹气脱膜(自动)—下模台模具下降(自动)——压料框上升(手动/慎于安全系数)——手动取件)
2、卷料工艺:
卷料通过自动上料架自动上料——压料框下降压料(手动/慎于安全系数)——双加热炉推进加热(自动) ——防垂(自动/可选择关闭)——双加热炉后退(自动)——吹泡(自动/可选择关闭)——下模台模具上升(自动)——真空成型(自动)——冷却(真空连冷风和可选择喷雾)(自动)—反吹气脱膜(自动)— 下模台模具下降(自动)——压料框上升(手动/慎于安全系数)——机械手夹持车型好的产品至成品存放工位。(不做卷料的时候可以直接做板料,调制板料模式即可工作)


三、主要技术参数 (2600mmL×1500mmW×500mmH)
1、成型面积:2600mm×1500mm
2、成型高度:500mm
3、上加热炉功率:卤素发热管 120KW 下加热炉功率:卤素发热管 96Kw(上下加热炉的加热元件相互错开排布,加效果更好)
真空泵功率:3.00 Kw×2-5HP100M3/H=6.00KW  风机功率:1.1kw×6=6.6KW 强力冷却风机
下模台驱动电机:7.5Kw 上模台驱动电机:3.00Kw 双加炉的驱动电机:0.75Kw×2=1.50Kw
4、电源总功率:240.00Kw(正常使用功率:30~140KW)
5、生产速度: 2~7 分钟/件(2~6mm)
                        5~10 分钟/件(5~10mm)
6、压缩空气源:1"(0.6-0.8Mpa)
7、产品材料厚度:0.5~15.00mm
8、产品材料:ABS、PC、PS、PP、PE、PVC 、EVA、汽车饰件复合材料等
9、设备外形尺寸:8400mm 长 ×3800mm 宽 ×3600mm 高(供参考)
10、总重量(不含模具):12T(参考)


设备产品落料工位

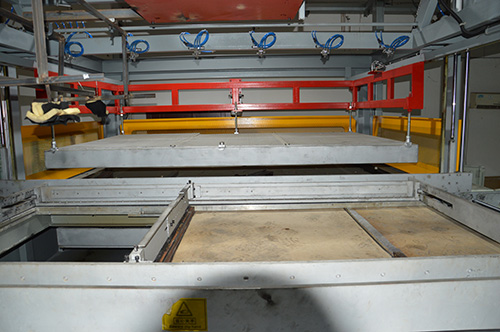

产品成型工作台面

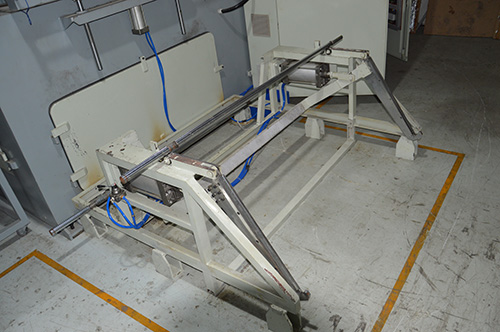

卷料自动上料架


以下产品都是由本设备生产

视频正在制作中……
